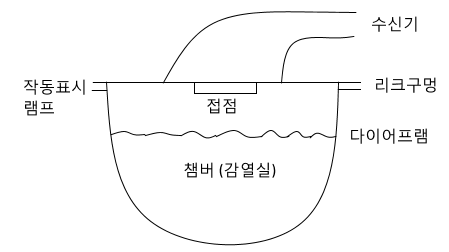

4. 차동식 스포트형 감지기 【 차동식 스포트형 감지기의 구성요소】 공기의 팽창을 이용한 것 감열실(챔버) 다이어프램 접점 리크 구멍 자동표시램프 가. 공기의 팽창을 이용한 것 ① 구성요소 : 감열실(챔버(Chamber)), 다이어프램, 접점, 리크구멍, 작동표시램프(LED) ② 동작원리 : 화재발생시 감열실의 공기가 팽창하여 다이어프램을 밀어 올려 접점이 붙어 수신기에 신호를 보낸다. 나. 열기전력을 이용한 것 ① 구성요소 : 감열실(챔버(Chamber)), 반도체열전대, 고감도릴레이, 온접점, 냉접점 ② 동작원리 : 화재발생시 열에 의해 반도체 열전대에 열기전력이 발생하여 고감도 릴레이 를 동작시켜 수신기에 신호를 보낸다. 다. 반도체를 이용한 것 ① 구성원리 : 서미스터 (Thermistor) ② 동작원리 : 화재발생시 감지기 내외부에 설치된 서미스터 (Thermistor)에 전달되는 시간차를 검출하여 수신기에 신호를 보낸다. ⇒ 감지기가 작동한 경우 수신기에 그 감
